    ATC-7080质量流量检测仪

  • 所属分类:八通道气密仪
  • 产品简介:

    立即咨询
    服务热线:400-601-6628
    详细介绍
    ATC-7080质量流量检测仪

    ATC-7080质量流量检测仪采用高感度进口流量传感器,测试精度更高;经济和紧凑的机壳外形为各种装配应用提供了理想和有效的技术解决方案。测试结果与被测工件的容积大小、形状无关,直接检测流过被测通道的实际空气流量,测试结果以泄漏率形式直接显示。
    ATC-7080质量流量检测仪集合了高分辨率模拟数字转换技术,信号处理,自动设置,快速充气及测试能力,易操作界面和通讯技术。
    ATC-7080质量流量检测仪是一款专业测量化油器量孔,喷嘴,燃气喷嘴及各种孔径一致性的高精度仪器,此产品拥有测试速度快,精度高等特点。特别适用于各种电磁阀气缸、电子零部件、燃气具部件的微小泄漏检测。同时此产品也是拥有较大泄漏量被测产品和调节各种气门开度大小判定的产品。

     主要特点
    核心部件为进口元器件,保障了测试数据的准确性和仪器的稳定性。
    试验压力自动判定,流量上限自动判定,效率高。
    高达0.001sccm(ml/min)的分辨率。
    量程可选择,使用大量程可进行流速和流阻测试。
    上电自检,全功能自诊断。
    自带空气过滤调节稳定系统,独特内部稳定回路。
    多通道数据存储(适应多种产品检测)。

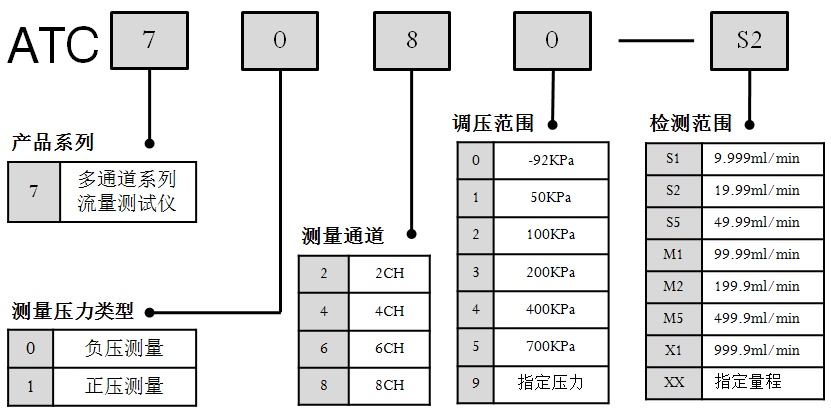

     型号表示方法


     ATC7080系列技术参数

    测量方式:

    质量流量测漏法

    压力模式:

    负压(真空)测量

    测量通道:

    8CH八通道质量流量检测


    充气压力:

    充气压力:-92~0kPa连续可调(可选择)

    分辨率:0.1Kpa

    显示精度:0.5% F.S


    泄漏测量:

    测量单位:sccm(质量流量)

    泄漏测试量程:见选型表

    泄漏分辨率:见选型表

    测试精度:0.5%F.S



    时间设定:

    延迟时间:0.1-999.9sec

    充气时间:0.1-999.9sec

    平衡时间:0.1-999.9sec

    检测时间:0.1-999.9sec

    排气时间:0.1-999.9sec

    外部控制:

    16路输出,16路输入(可控制外部气缸,合格/不合格等输出等)

    辅助功能:

    气泡功能,外部气缸控制功能

    环境温度

    0~40°C

    环境湿度

    30~85%RH (不结露)

    输入电源

    AC 220V±10%  50/60Hz

    消耗电量

    100VA

    气源要求

    >0.3MPa波动±0.02MPa

    过滤精度:0.3um以上洁净干燥的压缩空气

    接口尺寸

    Φ6mm气管

    重量

    60Kg


     ATC7080系列机型订购表

    标准型号

    输出压力

    测试范围

    输出压力

    分辨率

    精度

    测量量程

    分辨率

    精度

    ATC7080-S1

    -92KPa

    0.1KPa

    ±0.5%

    9.999ml/min

    0.001ml/min

    ±0.5%

    ATC7080-S2

    -92KPa

    0.1KPa

    ±0.5%

    19.99ml/min

    0.01ml/min

    ±0.5%

    ATC7080-S5

    -92KPa

    0.1KPa

    ±0.5%

    49.99ml/min

    0.01ml/min

    ±0.5%

    ATC7080-M1

    -92KPa

    0.1KPa

    ±0.5%

    99.99ml/min

    0.01ml/min

    ±0.5%

    ATC7080-M2

    -92KPa

    0.1KPa

    ±0.5%

    199.9ml/min

    0.1ml/min

    ±0.5%

    ATC7080-M5

    -92KPa

    0.1KPa

    ±0.5%

    499.9ml/min

    0.1ml/min

    ±0.5%

    ATC7080-X1

    -92KPa

    0.1KPa

    ±0.5%

    999.9ml/min

    0.1ml/min

    ±0.5%
